Als Lieferant von Titan-Schweißrohren weiß ich, wie wichtig es ist, Oxidation während des Schweißprozesses zu verhindern. Oxidation kann die Qualität von Titanschweißrohren erheblich beeinträchtigen, was zu verringerten mechanischen Eigenschaften, verringerter Korrosionsbeständigkeit und einer insgesamt kürzeren Lebensdauer führt. In diesem Blog werde ich einige wirksame Methoden vorstellen, um Oxidation beim Schweißen von Titan-Schweißrohren zu verhindern.
Den Oxidationsmechanismus von Titan verstehen
Titan ist ein hochreaktives Metall, insbesondere bei erhöhten Temperaturen. Wenn Titan beim Schweißen Sauerstoff, Stickstoff oder Wasserstoff ausgesetzt wird, kann es auf der Oberfläche Oxide, Nitride und Hydride bilden. Diese Verbindungen können zu Sprödigkeit, Porosität und Rissen in der Schweißnaht führen, was die Integrität des Rohrs beeinträchtigt. Die Oxidationsrate von Titan steigt exponentiell mit der Temperatur, daher ist es wichtig, die Temperatur und die Umgebungsatmosphäre während des Schweißens zu kontrollieren.
Vorbereitung vor dem Schweißen
Materialreinigung
Vor dem Schweißen müssen die Oberflächen der Titan-Schweißrohre gründlich gereinigt werden. Eventuelle Verunreinigungen wie Öl, Fett, Schmutz oder Oxidschichten können beim Schweißen mit Titan reagieren und die Oxidation fördern. Verwenden Sie zum Reinigen der Rohroberflächen ein geeignetes Lösungsmittel wie Aceton oder Isopropylalkohol. Trocknen Sie die Rohre nach der Reinigung gründlich ab, um zu verhindern, dass Feuchtigkeit zu Oxidation führt.
Kantenvorbereitung
Für eine qualitativ hochwertige Schweißnaht ist die richtige Kantenvorbereitung unerlässlich. Die Kanten der Rohre sollten mit einem bestimmten Fasenwinkel glatt bearbeitet werden. Dies sorgt für eine gute Verschmelzung und verringert das Risiko einer unvollständigen Durchdringung, die Sauerstoff einschließen und zu Oxidation führen kann. Abhängig von der Rohrdicke kann beispielsweise eine V- oder U-Fase verwendet werden.
Kontrolle der Schweißatmosphäre
Inertgas-Abschirmung
Eine der wirksamsten Möglichkeiten, Oxidation beim Titanschweißen zu verhindern, ist die Verwendung eines Schutzgases. Argon und Helium sind häufig verwendete Inertgase, da sie nicht mit Titan reagieren. Beim Schweißen wird ein kontinuierlicher Inertgasstrom über den Schweißbereich geleitet, um Sauerstoff und andere reaktive Gase zu verdrängen.
- WIG-Schweißen: Beim Wolfram-Inertgas-Schweißen (WIG) wird eine Wolframelektrode verwendet, um einen Lichtbogen zu erzeugen, und das Schweißbad wird durch einen Schutzgasschutz geschützt. Die Gasdurchflussrate sollte sorgfältig angepasst werden, um eine vollständige Abdeckung des Schweißbereichs sicherzustellen. Beispielsweise kann für dünnwandige Titanschweißrohre eine Gasdurchflussrate von 10 bis 15 Litern pro Minute ausreichend sein, während für dickere Rohre eine höhere Durchflussrate von 15 bis 20 Litern pro Minute erforderlich sein kann.
- MIG-Schweißen: Metall-Inertgas-Schweißen (MIG) kann auch zum Titanschweißen verwendet werden. Ähnlich wie beim WIG-Schweißen wird zum Schutz des Schweißbades ein Schutzgas eingesetzt. Allerdings erfordert das MIG-Schweißen eine genauere Kontrolle des Gasflusses und der Schweißparameter, um Oxidation zu verhindern.
Unterstützungsgas
Neben der frontseitigen Gasabschirmung ist beim Titanschweißen auch ein Schutzgas erforderlich. Das Schutzgas schützt die Rückseite der Schweißnaht vor Oxidation. Zur Zuführung des Vorgases kann eine gasdichte Vorrichtung oder ein Schleppschild verwendet werden. Zum Beispiel beim Schweißen von aTitan-Schweißrohr, kann eine Kupferstützschiene mit Gaskanälen verwendet werden, um eine kontinuierliche Versorgung der Rückseite der Schweißnaht mit Inertgas sicherzustellen.
Optimierung der Schweißparameter
Schweißstrom und -spannung

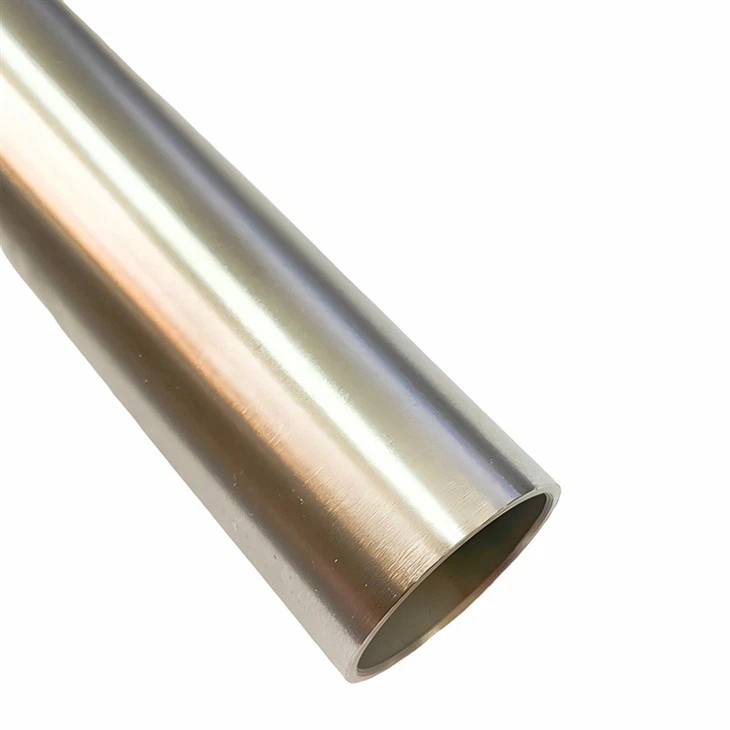

Der Schweißstrom und die Schweißspannung sollten sorgfältig ausgewählt werden, um eine ordnungsgemäße Verschmelzung ohne Überhitzung des Titans zu gewährleisten. Hohe Schweißströme können die Temperatur im Schweißbereich erhöhen, was wiederum die Oxidationsgefahr erhöht. Andererseits können niedrige Schweißströme zu einer unvollständigen Verschmelzung führen. Zum Beispiel für aGr12 Titan-SchweißrohrBei einer bestimmten Wandstärke kann durch Schweißversuche der optimale Schweißstrom und die optimale Schweißspannung ermittelt werden.
Schweißgeschwindigkeit
Auch die Schweißgeschwindigkeit beeinflusst den Oxidationsprozess. Eine langsame Schweißgeschwindigkeit kann dazu führen, dass der Schweißbereich längere Zeit der Atmosphäre ausgesetzt ist, was die Gefahr einer Oxidation erhöht. Eine hohe Schweißgeschwindigkeit kann jedoch zu einer unvollständigen Verschmelzung führen. Daher sollte die Schweißgeschwindigkeit entsprechend dem Schweißstrom, der Spannung und der Rohrdicke angepasst werden.
Nachbehandlung nach dem Schweißen
Steuerung der Kühlrate
Nach dem Schweißen sollte die Abkühlgeschwindigkeit des Titanschweißrohrs kontrolliert werden, um die Bildung spröder Phasen zu verhindern. Eine schnelle Abkühlgeschwindigkeit kann zu inneren Spannungen und Rissen führen, während eine sehr langsame Abkühlgeschwindigkeit das Wachstum von Oxidschichten fördern kann. Verwenden Sie je nach Größe und Dicke des Rohrs eine geeignete Kühlmethode, z. B. Luftkühlung oder Zwangsluftkühlung.
Oberflächenbehandlung
Nach dem Schweißen kann die Oberfläche des Titan-Schweißrohrs noch geringfügige Oxidschichten aufweisen. Eine Oberflächenbehandlung nach dem Schweißen kann verwendet werden, um diese Oxide zu entfernen und die Oberflächenbeschaffenheit zu verbessern. Dabei können Methoden wie Beizen oder mechanisches Polieren zum Einsatz kommen. Beim Beizen wird das Rohr in eine chemische Lösung getaucht, um die Oxidschichten aufzulösen, während beim mechanischen Polieren abrasive Materialien zum Entfernen der Oxide eingesetzt werden.
Fallstudie: Verhinderung der Oxidation in großkalibrigen Titan-Schweißrohren
Beim Umgang mitGroßkalibriges Titan-Schweißrohr, sind die Herausforderungen bei der Verhinderung von Oxidation noch größer. Die große Oberfläche und die Dicke des Rohrs erfordern eine genauere Kontrolle der Schweißatmosphäre und der Parameter.
In einem aktuellen Projekt haben wir großkalibrige Titanrohre für eine chemische Verarbeitungsanlage geschweißt. Um Oxidation zu verhindern, verwendeten wir eine Kombination aus hochreinem Argongas sowohl für die Vorder- als auch für die Hintergrundgasabschirmung. Außerdem haben wir die Schweißparameter optimiert, darunter einen geringeren Schweißstrom und eine höhere Schweißgeschwindigkeit, um den Wärmeeintrag zu reduzieren. Nach dem Schweißen haben wir die Abkühlgeschwindigkeit sorgfältig kontrolliert und eine Oberflächenbehandlung nach dem Schweißen durchgeführt. Dadurch wiesen die geschweißten Rohre eine hervorragende Qualität ohne sichtbare Anzeichen von Oxidation auf und erfüllten die strengen Anforderungen des Kunden.
Abschluss
Die Verhinderung von Oxidation beim Schweißen von Titanschweißrohren ist ein komplexer, aber entscheidender Prozess. Durch die Befolgung der oben genannten Methoden, einschließlich der Vorbereitung vor dem Schweißen, der Kontrolle der Schweißatmosphäre, der Optimierung der Schweißparameter und der Nachbehandlung, können wir hochwertige Schweißnähte mit hervorragenden mechanischen Eigenschaften und Korrosionsbeständigkeit gewährleisten.
Wenn Sie hochwertige Titan-Schweißrohre benötigen oder Fragen zum Schweißprozess haben, können Sie sich gerne für weitere Gespräche und Beschaffung an uns wenden. Wir sind bestrebt, Ihnen die besten Produkte und Dienstleistungen anzubieten.
Referenzen
- AWS D16.1/D16.1M:20 Standard für Qualitätsanforderungen beim Schweißen in der Luft- und Raumfahrt – Schmelzschweißen
- ASME Boiler and Pressure Vessel Code, Abschnitt IX – Schweiß- und Lötqualifikationen
